Gehard glas is veiligheidsglas. Gehard glas is gemaakt van blank gegloeid glas.

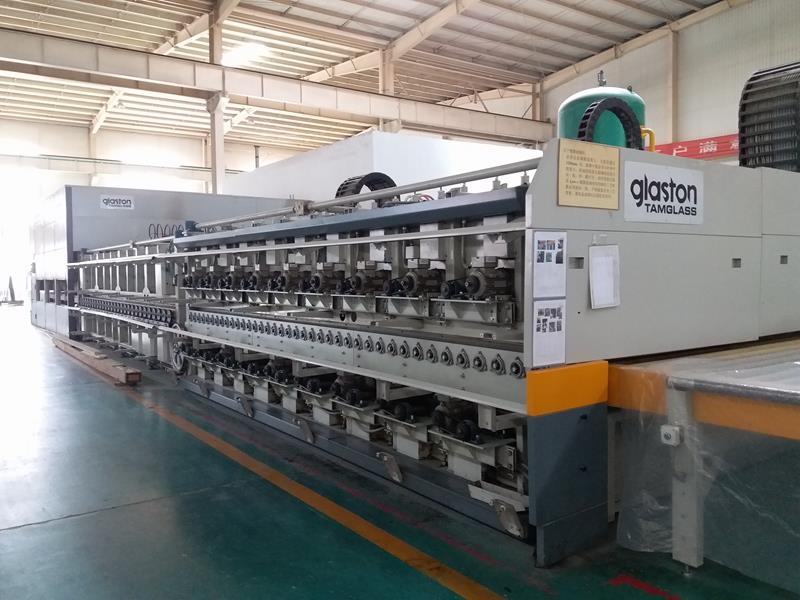

Snijd eerst het glas om uiteindelijk de gewenste trimmaat uit een grote gegloeide glasplaat (bijv. 3660 × 2440 mm) te krijgen, het volgende glas wordt verwarmd tot dicht bij het glasverzachtingspunt 700 graden in de temperoven, dan heeft verwarmd glas last van snelle homogene koeling om getemperd te worden glas (gewoonlijk 5 mm - 6 mm glas werd 240 seconden verwarmd onder 700 graden hoge temperaturen, koeling 150 seconden, 8 mm - 10 mm glas lijdt aan verwarming gedurende 500 seconden onder 700 graden hoge temperaturen, afkoeltijd 300 seconden). Hoe dan ook, de verwarmings- en koeltijd is afhankelijk van de dikte van het glas.
Na het temperen, vormt het glasoppervlak een uniform c
ompressieve spanning, terwijl de interne trekspanning heeft, die de buig- en slagsterkte van het glas verbetert. De mechanische sterkte van gehard glas is ongeveer vier keer meer dan bij normaal gegloeid glas.
Een belangrijk aspect dat iedereen moet onthouden, is dat na het temperingsproces het gehard glas niet verder kan worden gesneden, kant-geslepen en andere fysieke behandeling. Gehard glas wordt gebroken als de balans van externe drukspanning wordt beschadigd.
De zwakke punten van gehard glas liggen in glazen randen en hoeken, daarom moeten glasranden en hoeken tijdens langeafstandstransport goed worden verpakt en beschermd.
Volgende afbeeldingen tonen de verschillende fragmentatiestatus van gehard glas en gegloeid glas na breuk.
